Kurzbeschreibung:
- Dicke-Stärke mm: 30
- Gewindemaß: M12x1,5
- Lochanzahl: 4
- Lochkreis-Ø mm: 100
- Spurverbreiterung pro Achse mm: 60
- Zentrierungsdurchmesser mm: 54
- Zulassungsart: ohne TÜV-Gutachten
- Abbildung kann vom Original abweichen
- Artikelzustand: Neu
- inklusive Befestigungsmaterial
Hinweise:
-
- Die Hinweisumschlüsselung finden Sie in dem Reiter Hinweis-Zuordnung!
Gebrauchsnummern:
Artikeldetails

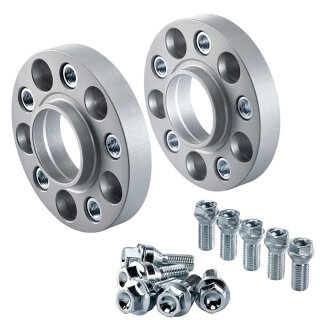

Eibach Pro-Spacer Spurverbreiterung
- Verbreitern Sie Ihre Spur für besseres Handling und sportlichere Optik
- Gefertigt aus hochfestem Aluminium
- Formvollendete Passform durch geringste Fertigungstoleranzen, resultierend in ausgewogener Radbalance
- Dauerfestigkeit aller Typen nach modernsten Verfahren geprüft
- Hochwertiger Korrosionsschutz durch Spezialbeschichtung (Salzsprühtest nach DIN 50021)
- Hoher Gewichtsvorteil gegenüber Spurverbreiterungen aus Stahl
Um dem Look und der Performance Ihres Fahrzeuges den letzten Schliff zu geben, hat unser Ingenieursteam die Eibach Pro-Spacer entwickelt. Geben Sie Ihrem Fahrzeug eine breitere, stabilere Spur - schnell und problemlos.
Spurverbreiterungen sind die ideale Ergänzung zum Pro-Kit oder zur Sportline, wenn dem Serien- oder Zubehörrad der letzte optische Kick fehlt. Mit dem passenden Eibach Pro-Spacer bekommt Ihr Fahrzeug einen noch sportlicheren Look, weil die Räder und Reifen auf diese Weise die Radhäuser erst richtig ausfüllen.
Die genaue Abstimmung der Spurbreite verbessert aber nicht nur die Optik Ihres Fahrzeuges, auch das Handling und die Rollneigung werden optimiert.
Pro-Spacer gibt es in den verschiedensten Ausführungen von 5 bis 30 mm, damit Sie Ihre Räder je nach Fahreinsatz genau dort positionieren können, wo Sie die beste Fahrleistung und den besten Look herausholen können. Gerade bei vielen Serienfelgen verbessert die Installation der passenden Pro-Spacer die Optik und Performance der vorhandenen Räder und Reifen derart, dass ein Neukauf von Spezialprodukten unnötig wird.
A Allgemeine Hinweise zu Spurverbreiterungen: Unsere Spurverbreiterungen werden unter Berücksichtigung der Serienfelgen entwickelt. Bei der Verwendung von Zubehör- und Sonderfelgen, speziell bei Fahrzeugen mit Stehbolzen/Muttern-Befestigung ist zu prüfen, ob die entsprechenden Voraussetzungen an der Felge vorhanden sind (z.B. Aussparungen zur Aufnahme der Originalbolzen). Ferner weisen wir darauf hin, dass je größer die Felgendimension wird, desto empfindlicher reagiert die Lenkung beim Verbau von Distanzscheiben im Bezug auf Vibrationen, die z.B. durch ungenau gewuchtete Räder entstehen können.
§ 21-Abnahme - Distanzscheiben, die nicht im Teilegutachten eines Fahrzeugtyps benannt sind, aber dennoch auf diesem Fahrzeug verbaut werden können, müssen unter Berücksichtigung der Fahrzeugfestigkeit per Einzelabnahme in die Fahrzeugpapiere eingetragen werden (Einpresstiefengrenze nach der 2% bzw 4%-Regelung oder Nachweis einer gesonderten Fahrzeugfestigkeit). Hierzu kann das Teilegutachten eines anderen Fahrzeugtyps verwendet werden, wenn die entsprechenden Distanzscheiben in diesem Gutachten benannt werden. Vor dem Kauf sollte unbedingt mit einer geeigneten Prüfstelle die gewünschte Abnahme besprochen werden, um die Eintragungsvoraussetzungen und Kosten abzuklären.
Distanzscheiben sollten immer nur von Hand montiert werden. - Auf die Verwendung eines elektrischen oder pneumatischen Schraubwerkzeugs sollte verzichtet werden, da dieses unter Umständen zu einem nicht optimalen Sitz der Distanzscheibe auf der Mittenzentrieung und somit zu unerwünschten Vibrationen im Fahrbetrieb führen kann.
S1 Bei Verwendung der Distanzscheibe ist darauf zu achten, dass die Felgen, bei Verwendung der 15mm Distanzscheibe mindestens 14mm tiefe und Gußtaschen / Aussparungen aufweisen, bei der 20mm Distanzscheibe, mindestens 9mm! (Bei Verwendung der 25mm Distanzscheibe mindestens 4mm!). Ist dies nicht der Fall, müssen die Originalradbolzen im Radträger gegen kürzere Bolzen getauscht werden (System 5, 6). Sonst ist eine Verwendung der Distanzscheiben nicht möglich.
S2 Außer Modell R5 (Tdi) - wg. LK 5/120
S3 Nur auf der Vorderachse verwendbar!
S4 Für Fahrzeuge mit (Zubehör-) Felgen ohne Gußtaschen bzw. Aussparungen zur Aufnahme der Original-Radbolzen.
S5 Verwendbar für Fahrzeuge mit einer Mittenzentrierung bis 17,5mm Höhe.
S6 Nur auf der Hinterachse verwendbar!
S7 Nur bei Felgen mit mindestens 3,5x45° Innenfase verwendbar!
S8 Achtung, bei einigen S4-Modellen nur auf der Hinterachse verwendbar!
S9 Bei Verwendung der Distanzscheiben ist darauf zu achten, dass die verwendeten Felgen über geeignete Gießtaschen / Aussparungen zur Aufnahme der überstehenden Originalradbolzen verfügen, da ohne diese Aussparungen ein Verbau der Felgen bzw. Verwendung der Distanzscheiben nicht möglich ist. Bitte insbesondere die überstehende Länge des Originalstehbolzens beachten. (Beispiel: Stehbolzenlänge 25mm - Scheibenbreite 15mm = 10mm Überstand des Originalbolzens. Also sollte die Tiefe der Aussparung mindestens 11mm betragen. Ferner muss die Höhe/Breite der Aussparung mindestens 22mm betragen, um die überstehende Anschraubmutter aufnehmen zu können.) Ferner ist es erlaubt, überstehende Radbolzen mit einer Säge entsprechend zu kürzen. ACHTUNG: bei 15 mm Scheiben ist immer eine Aussparung von mindestens 5 mm Tiefe notwendig, da die Anschraub-Muttern über die Scheibenanlagefläche überstehen!
S10 Verwendbar für Fahrzeuge mit einer Mittenzentrierung bis 11mm Höhe.
S11 Die Zentrierung der Felge ist nur über die Radschrauben möglich! Unter Umständen kann daher ein Auswuchten der Räder am Fahrzeug notwendig sein, um evtl. auftretende Vibrationen zu vermeiden.
S12 Aufgrund der Abstufung der Rad-Mittenzentrierung kann bei manchen Modellen eine Zentrierung der Distanzscheibe nicht gewährleistet werden.
S13 Bei einigen Modellen nur auf der Vorderachse verwendbar, da die Mittenzentrierung des Hinterachs-Radträgers zu lang ist. Verwendbar bis 16mm Zentrierbundhöhe!
S14 Bei einigen Modellen nur auf der Hinterachse verwendbar, da die Mittenzentrierung des Vorderachs-Radträgers zu lang ist.
S15 Bei Verwendung des Systems 3/7 können die Serienradschrauben zu lang sein. In diesem Fall müssen sie gegen kürzere Schrauben getauscht werden. Bitte verwenden Sie unsere Checkliste zur Angabe der Originalschraubendaten.
S16 Mazda / Nissan / Subaru / Hyundai-Fahrzeuge haben Modell-, achs- und baujahrabhängig unterschiedliche Rändelbolzen. Bitte prüfen Sie vor der Bestellung an beiden Achsen, welchen Rändeldurchmesser die Original-Rändelbolzen haben. In unseren Standardkits sind Rändelschrauben mit Rändeldurchmesser 14,9mm (Subaru 14,3mm) enthalten. Andere Rändeldurchmesser müssen bei der Bestellung angegeben werden!
S17 Verwendbar für Fahrzeuge mit einer Mittenzentrierung bis 16mm Höhe.
S18 Es müssen Schrauben mit beweglichem Bund verwendet werden. Längere Radschrauben sind gesondert zu bestellen. - Bitte verwenden Sie die "Checkliste Pro-Spacer".
S19 Bei Fahrzeugen mit Schiebetüren ist vorab die Verbaubarkeit der 25mm / 30mm Spurverbreiterung zu prüfen!
S20 Nicht zulässig für Fahrzeuge mit Leichtbaufahrwerk (Typ 6E, Lupo 3L Tdi, Lupo FSI)
S21 Ggf. ist der Lenkeinschlag zu begrenzen.
S22 In Verbindung mit Distanzringen sind 18 Zoll Rad-Reifenkombinationen nur dann zulässig, wenn diese für die Fahrzeugausführung bereits serienmäßig eingetragen sind.
S23 Nicht bei Verwendung von Stahlfelgen montierbar!
S24 Bei neueren Modellen kann die Mittenzentrierung größer als 54,1mm Durchmesser sein. In diesem Fall ist eine Verwendung der Distanzscheibe nicht möglich.
S25 Bei einigen Turbomodellen aufgrund geänderter Mittenzentrierung der Vorderachse nicht verbaubar.
S26 Bei einigen Modellen nur auf der Vorderachse verwendbar, da die Fettkappe des Hinterachs-Radträgers zu weit aufbauen kann. Maximale Höhe der Mittenzentrierung incl. Fettkappe: 10mm! Bitte vor der Bestellung prüfen!
S27 Eine Zentrierung der Distanzscheiben und Felgen erfolgt über die Radschrauben / Radmuttern. Unter Umständen kann ein Auswuchten der Räder am Fahrzeug erforderlich sein, um eventuelle Vibrationen zu vermeiden.
S28 Die Originalradschrauben müssen bei der Verwendung des Systems 3/7 gegen kürzere Bolzen getauscht werden. Best-Nr. für Originalfelgen: S4-7-14-50-28-19. Bei der Verwendung von Zubehörfelgen bitte die Checkliste ausfüllen!
S29 Nacharbeit am inneren Radhaus notwendig. (Siehe Gutachten)
S30 Radträger muss zum Austausch der Bolzen demontiert werden!
S31 Bei der Montage von Distanzscheiben, die über die Radschrauben/-muttern zentriert werden, sollte auf den Gebrauch eines Schlagschraubers verzichtet werden. Die Schrauben/Muttern sollten über Kreuz per Hand angezogen werden, um Unwuchten zu vermeiden.
S32 Stehbolzen brauchen bei Verbau der 5mm/7mm Scheibe nicht getauscht werden, wenn die erforderlichen Gewindegänge (Umdrehungen der Schraube/Mutter) den Erfordernissen des Gutachtens entsprechen.
S33 Die Original-Radbolzen müssen für den Verbau der Distanzscheiben gegen die mitgelieferten längeren Radbolzen getauscht werden. (Dieses sollte in einer Fachwerkstatt erfolgen, da bei manchen Fahrzeugen (z.B. neue Volvo/Ford/Kia-Modelle) hierfür die Demontage des Radträgers und/oder Radlagers notwendig ist.)
S34 Die Originalradschrauben müssen bei der Verwendung des Systems 3/7 gegen kürzere Schrauben getauscht werden. Best-Nr. für Originalfelgen: S1-1-14-50-30-17 (Im Lieferumfang enthalten!) Bei der Verwendung von Zubehörfelgen ist zu überprüfen, ob die Felgen mit den zugehörigen Schrauben befestigt werden können. - Ggf. sind kürzere Schrauben zu bestellen. Verwenden Sie bitte die Checkliste.
S35 Die Originalradschrauben müssen bei der Verwendung des Systems 3/7 gegen kürzere Schrauben getauscht werden. Best-Nr. für Originalfelgen: S4-1-14-50-28-19 (Im Lieferumfang enthalten!) Bei der Verwendung von Zubehörfelgen ist zu überprüfen, ob die Felgen mit den zugehörigen Schrauben befestigt werden können. - Ggf. sind kürzere Schrauben zu bestellen. Verwenden Sie bitte die Checkliste.
S36 Lieferung in Deutschland nur über besonderen Vertriebspartner. Bei Bedarf bitte Bezugsquelle bei unserer Zentralverwaltung anfragen.
S37 Bei Verwendung der Distanzscheiben ist darauf zu achten, dass die verwendeten Felgen über geeignete Gießtaschen / Aussparungen zur Aufnahme der überstehenden Originalradbolzen verfügen. Sollte dies nicht der Fall sein, müssen die Originalradbolzen gegen die mitgelieferten kürzeren Radbolzen getauscht werden.
S38 Verwendbar für Fahrzeuge mit einer Mittenzentrierung bis 18mm Höhe.
S39 Nicht verwendbar mit Serienalufelge (Verchromte Felge) ab Modelljahr 2005
S40 Nur für Modelle mit 3-geteilter Mittenzentrierung.
S41 Nicht in Verbindung mit US-Modell-Felge verwendbar, da diese nicht über entsprechende Aussparungen verfügt!
S42 Außer Modell "SPORT" - dieses hat Stehbolzen!!
S43 Bei Baujahr vom 20-05-2002 bis 25-03-2004 bitte bei Bestellung für die Vorderachse 10 St. S3-0-12-50-52-143 mitbestellen!
S44 Bei Baujahr vom 20-05-2002 bis 25-03-2004 bitte bei Bestellung für die Vorderachse 10 St. S3-0-12-50-62-143 mitbestellen!
S45 Bitte beachten: Da Mercedes je nach verwendeter Originalfelge unterschiedlich lange Radschrauben einsetzt, ist es unbedingt notwendig zu prüfen, dass der Schaft der Schraube, nicht weiter als 20mm aus Felge heraussteht. - Sollte dies der Fall sein, ist der Satz S90-2-20-007 mit entsprechend längeren Radschrauben zu verwenden. Oder es müssen zusätzlich kürzere Radschrauben zur Befestigung der Felge bestellt werden. In beiden Fällen benutzen Sie bitte die Checkliste!
S46 Dieser Kit enthält zusätziche Radschrauben, die anstelle der Originalradschrauben verwendet werden müssen. Eine Befestigung der Felge mit den Originalradschrauben darf bei dieser Distanzscheibenbreite nicht erfolgen, da die Originalradschrauben zu lang sind und am Radträger anstossen würden.
S47 Die Originalradbolzen müssen gegen kürzere Bolzen getauscht oder entsprechend abgelängt werden.
S48 Ab Produktionswoche 24-2006 (Kennzeichnung 24E06 und folgende) auch für die Vorderachse zu verwenden!
S49 Bei den Systemen 2 (S90-2-...) ist aufgrund der unterschiedlichen Serienlängen der Radschrauben in jedem Fall die Checkliste auszufüllen.
S50 Ab Produktionswoche 14-2006 (Kennzeichnung 14E06 und folgende) auch für die Vorderachse zu verwenden!
S51 Ab Produktionswoche 21-2006 (Kennzeichnung 21E06 und folgende) auch für die Vorderachse zu verwenden!
S52 Ab Produktionswoche 35-2006 (Kennzeichnung 35E06 und folgende) auch für die Vorderachse zu verwenden!
S53 Nicht für AMG-Modelle!
S54 Bei einigen Modellen nur auf der Vorderachse verwendbar, da die Fettkappe des Hinterachs-Radträgers zu weit aufbauen kann. Maximale Höhe der Mittenzentrierung 13,5 mm! Bitte vor der Bestellung prüfen!
S55 Nur Modelle mit Luftfederung auf der Hinterachse!
S56 Erst ab Herstelldatum 28E07 verwendbar! Frühere Herstellung nicht mit Originalfelgen verbaubar!
S57 Da die Serienfelgen von Mercedes-Fahrzeugen je nach Felgentyp mit unterschiedlichen Schraubenlängen befestigt werden, ist es immer erforderlich, die Schaftlänge der verwendeten Schraube zu messen. Bitte die Checkliste verwenden!
S58 Bei Citroen- bzw. Peugeot-Fahrzeugen werden je nach verwendeter Felge unterschiedliche Schrauben zur Befestigung der Felge verwendet. Somit sollte vor Bestellung auf jeden Fall die Checkliste ausgefüllt werden!
S59 Außer 2,0 l Turbo
S60 Da bei diesen Fahrzeugen die Mittenzentrierungsdurchmesser im Zehntelbereich variiren können, können die Distanzscheiben nur über die Radschrauben/-muttern zentriert werden.
S61 BEZUG NUR ÜBER: VMAXX GMBH & Co. KG, Nikolaus-Otto-Str. 5 40721 Hilden, Tel: 02103-334929, Fax: 02103-334114, mail: info@vmaxx.de, web: www.vmaxx.de
S62 Karosseriearbeiten im Innenkotflügel notwendig!
S63 Ab Chargennummer 123634 (Produktion März 2008) auch für die Hinterachse geeignet!
S64 Sollte die Radlast der Hinterachse 800kg (1600kg Achslast) überschreiten, ist eine Ablastung der Hinterachse notwendig.
IRRTÜMER UND ÄNDERUNGEN VORBEHALTEN!
